CIM-PDFをAcrobat Readerで起動すると下図のように、画面右側に専用のメニューが表示されます。
これを「CIM-PDFメニュー」と呼称します。

CIM-PDFメニュー
① 部材選択ボタン 部材を選択して属性を表示できます。 解説
② アニメーション再生ボタン 視点を順に表示するウォークスルーを再生できます。 解説
③ 板厚、材質検索 板厚、材質に絞り込んで検索できます。 解説
④ 属性名自由検索 属性名と値を入力し自由に検索できます。 解説
⑤ 属性追加ボタン 3次元モデルに属性を追加できます。 解説
⑥ ヘルプに移動 文字をクリックすると、オンラインヘルプに移動します。

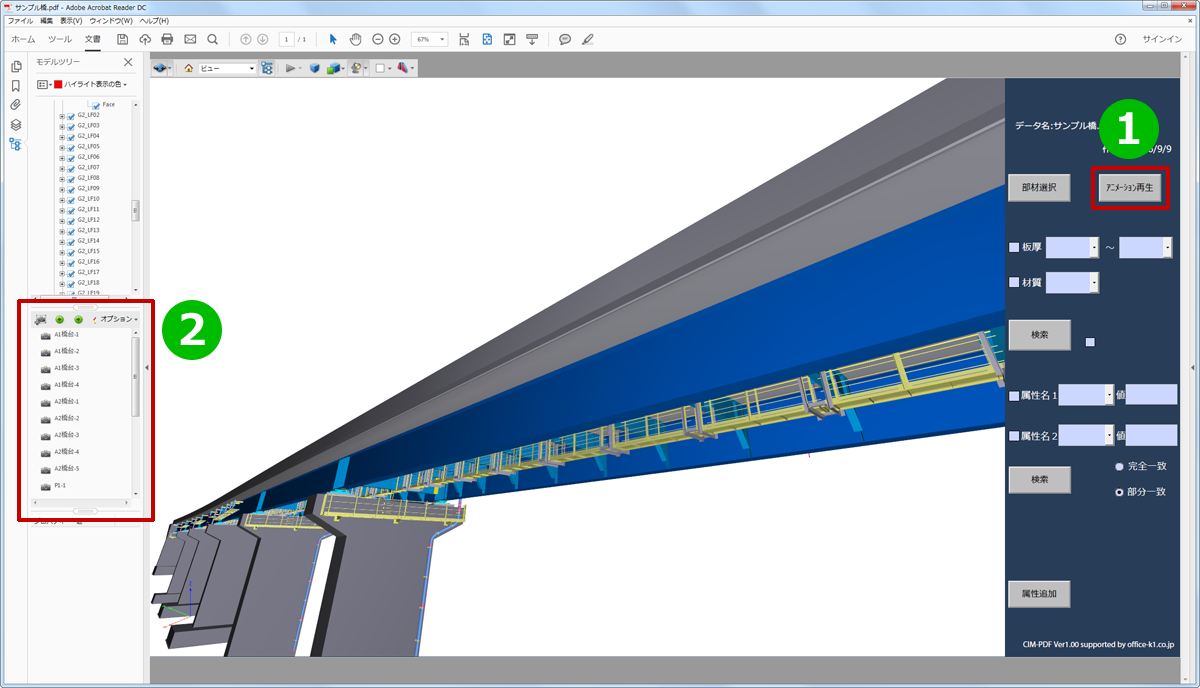

アニメーション再生

アニメーション再生
  1. アニメーション再生ボタンを押すと、登録されている視点を先頭から順に2秒間隔で表示します。
  2. 点検動線として視点を登録しておくと、ウォークスルーアニメーションとして利用できます。

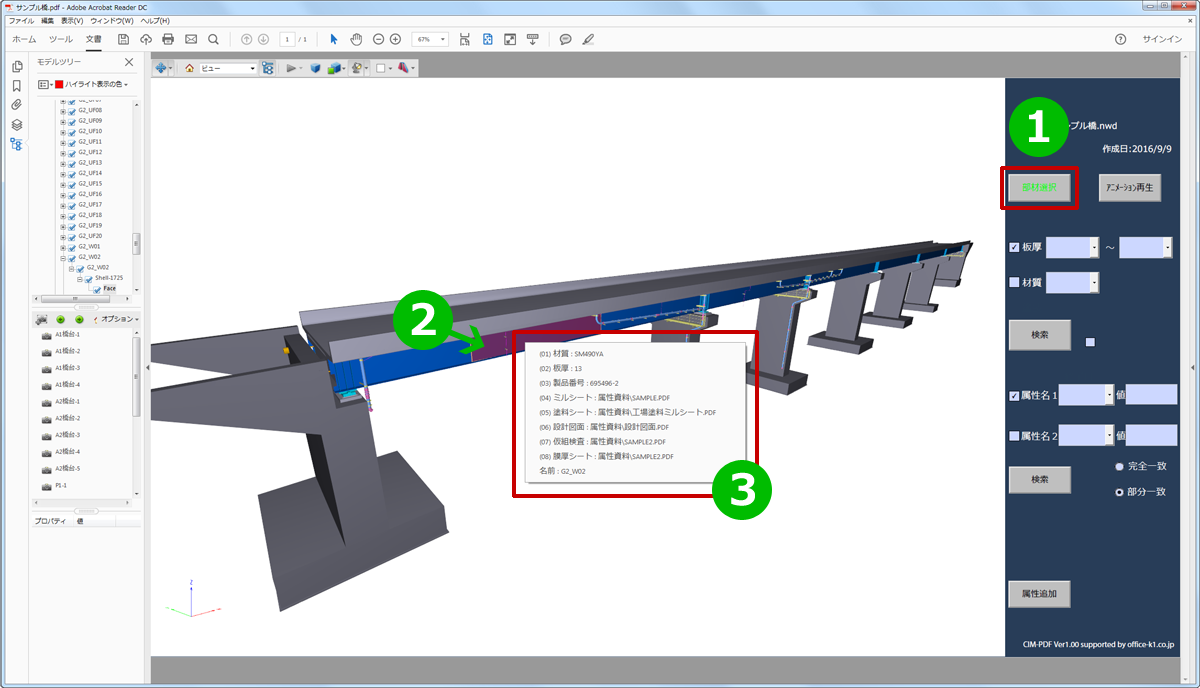

属性参照(部材クリック)

属性参照(部材クリック)
  1. 部材選択ボタンをクリックします。
  2. マウスで部材をクリックします。
  3. 登録済みの属性を表示します。

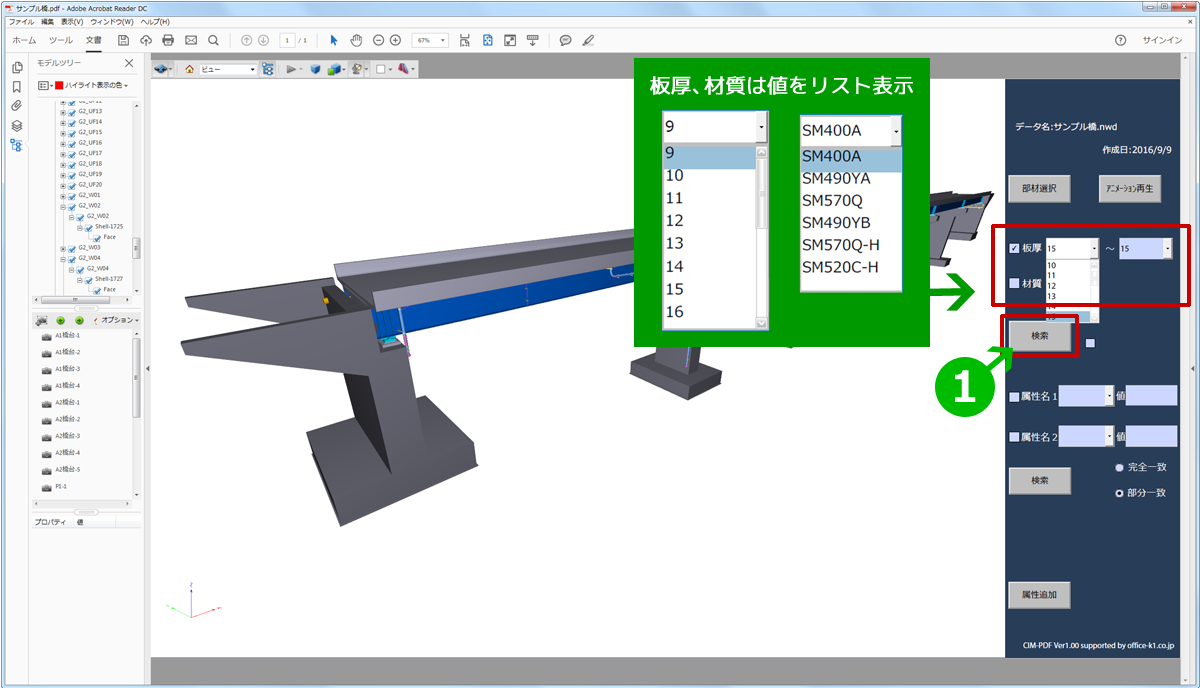

  1. 検索条件を設定し、ボタンをクリックします。

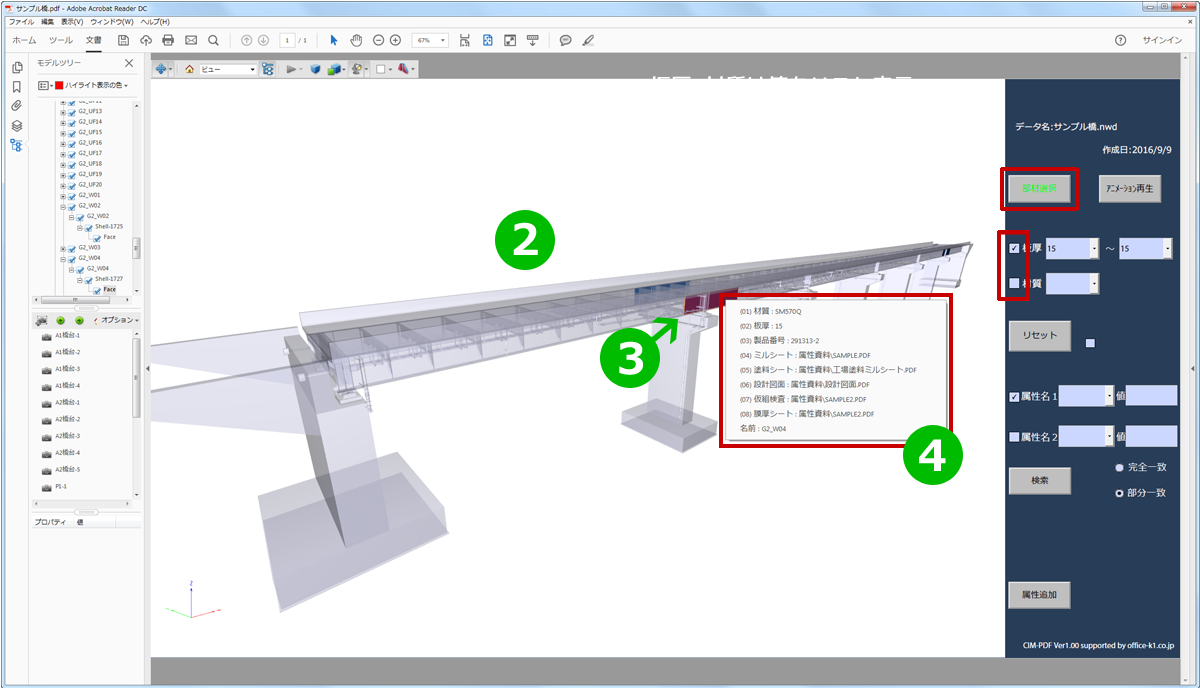

  1. 検索結果をハイライト表示します。
  2. マウスで部材をクリックします。
  3. 登録済みの属性を表示します。

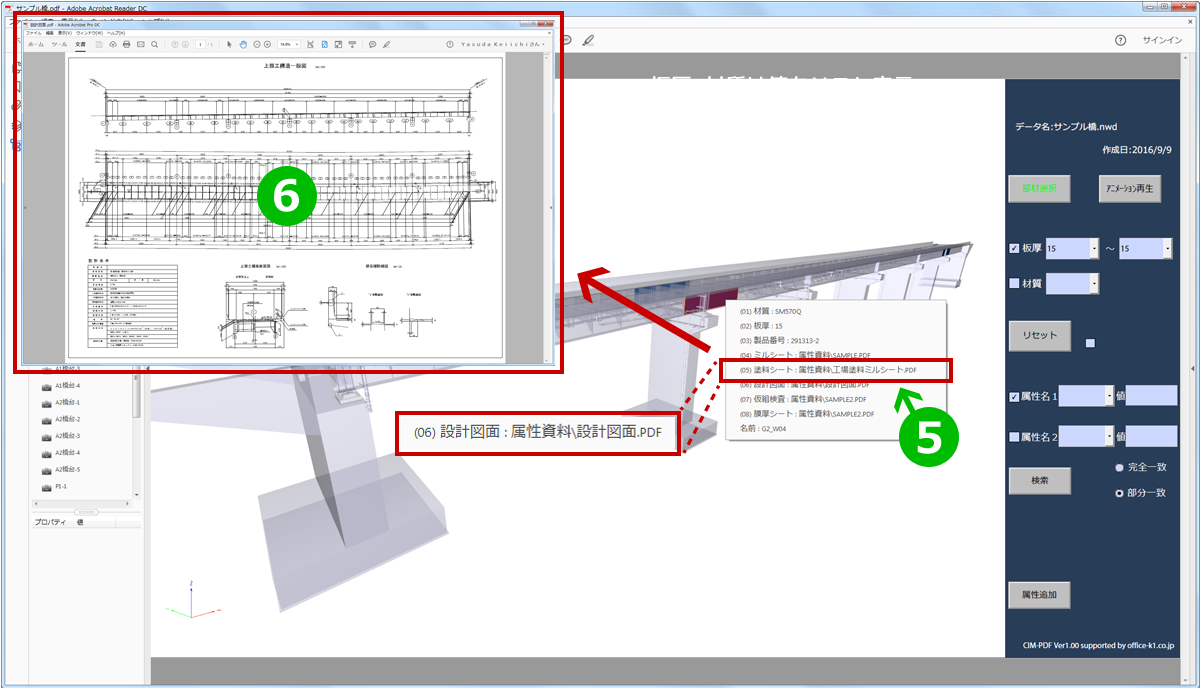

  1. 属性の値にファイル名がある場合は、クリックすると該当ファイルが起動します。 属性一覧からファイル名をクリックします。
  2. PDFなどの資料が表示されます。

下図は属性管理ソフトとCIM-PDFの属性を比較した例です。

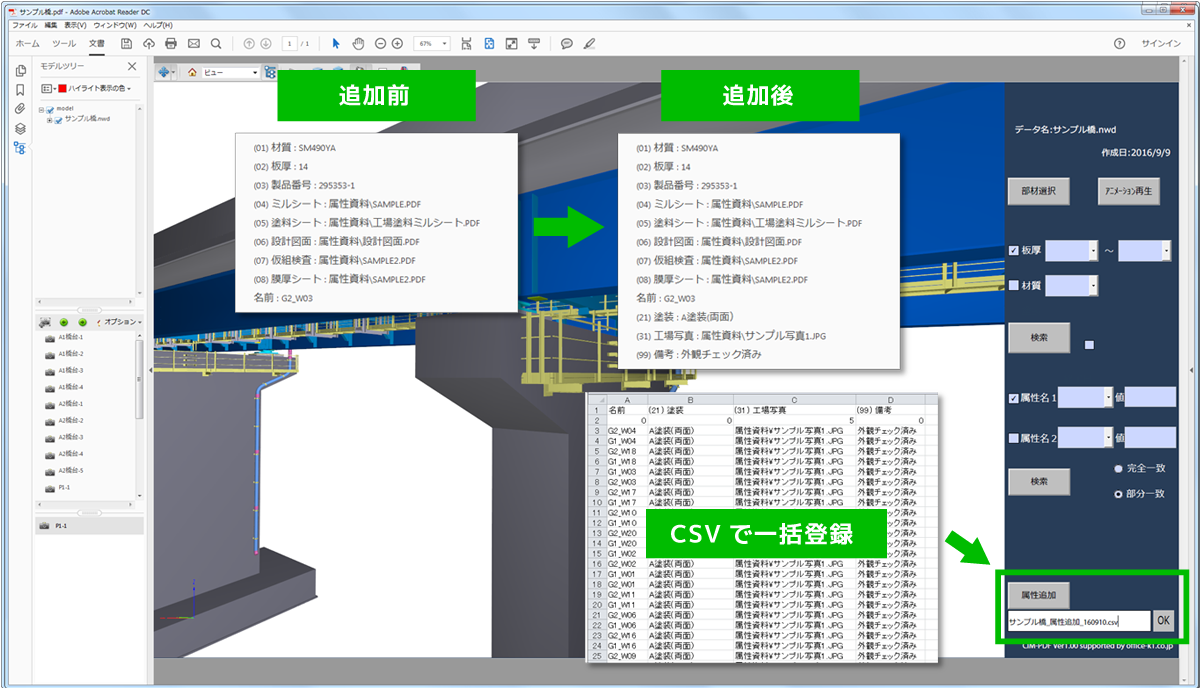

属性の追加・保存

属性がCSVファイルで一括登録できます。 (CSVはNavis+と同フォーマットです。)

操作説明ビデオ

YouTubeでの再生ができない場合は、下記より動画データをダウンロードして御覧ください。

MP4形式(Zip圧縮ファイル 39MB) WMV形式(Zip圧縮ファイル 17MB)

FAQ

Q1 検索しても属性が見つからないのですが・・・
A1 登録される属性情報はCIM-PDF作成会社によって異なりますので、作成会社にお問合せください。
Q2 CIM-PDFの起動時に、画面が固まったまま動きません。
A2 Acrobat Readerの環境設定の問題の可能性があります。Acrobat Reader(またはAcrobat Pro DC)の環境設定を確認して下さい。 動作環境
Q3 属性としてリンクしている外部参照ファイルをクリックしても開きません。
A3 パスにファイルが存在するか確認して下さい。またAcrobat Reader(またはAcrobat Pro DC)の環境設定を確認して下さい。 動作環境
Q4 検索に非常に時間がかかります。またはPDF起動に時間がかかります。
A4 パソコンのスペックが低い場合や、非常に大きい3次元モデルの場合に検索や起動時間がかかってしまいます。ファイル容量を軽くする方法があるかもしれませんので作成元にお問合せしてください。
Q5 外部参照ファイルをクリックしても時計マークのまま動きません。
A5 Acrobat Readerのセキュリティーの問題の可能性があります。Acrobat Reader(またはAcrobat Pro DC)の環境設定を確認して下さい。 動作環境
Q6 外部参照できるファイルはPDFのみですか?
A6 はいPDFのみです。画像などもPDFに変換して外部参照させてください。
